INSTALLATION DES PDU MID

DIFFERENTES ARCHITECTURES SONT POSSIBLES :

n

INSTALLATION EXISTANTE

TRAVAUX RENOVATION

Installation en complément de PDU basiques déjà installés, choix du PDU MID Retrofit. Module installé dans le plancher technique ou en bas de la baie.

– PDU MID Retrofit



SOLUTION 1 – CÂBLAGE RAPIDE
SOLUTION 2 – SÉCURITÉ

o

NOUVELLE INSTALLATION

TRAVAUX NEUFS

Installation des PDU MID dans la Baie, verticale ou horizontale 19’’

– PDU MID Vertical
– PDU MID Horizontal
– PDU MID Retrofit

SOLUTION 1 – CÂBLAGE RAPIDE
SOLUTION 2 – SÉCURITÉ

Installation rapide

1

Paramétrer les PDU MID (Adresse Modbus)

2

Connecter les PDU MID entre eux (Chainage des PDU MID)

3

Relier le premier PDU MID à la passerelle Modbus

4

Connecter la passerelle au réseau d’entreprise au travers un switch POE

5

Installer AREE Datacenter et collecter les données.
f

6

Paramétrer AREE Datacenter en fonction des besoins (enregistrements, rapports, tableaux de bord et alarmes)

7

Exploiter les données via un navigateur Web
z

8

Alerter par email ou SMS sur dépassement de seuils

Travaux neufs

SOLUTION VERTICALE

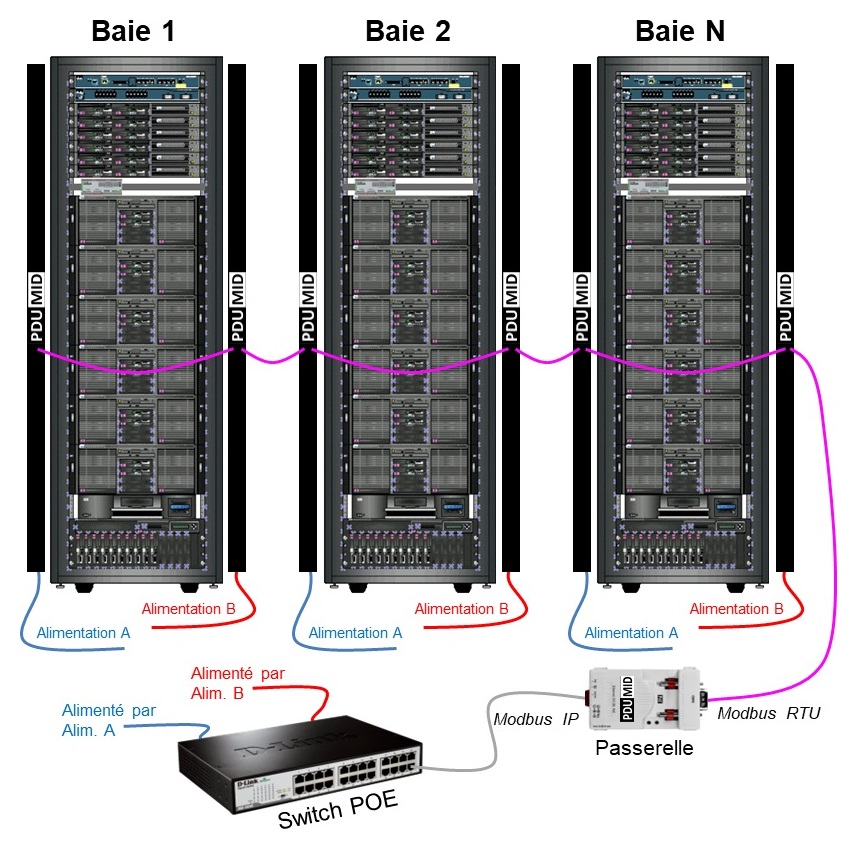

SOLUTION 1 – CÂBLAGE RAPIDE

  • Chaînage des PDU installés (Alimentation A et Alimentation B)
  • Câblage rapide et économique
  • 1 seule passerelle Modbus



Conseil d’utilisation : Connecter la passerelle Modbus sur un Switch POE double alimentation pour garantir la collecte des mesures indépendamment de la perte d’une des alimentations.

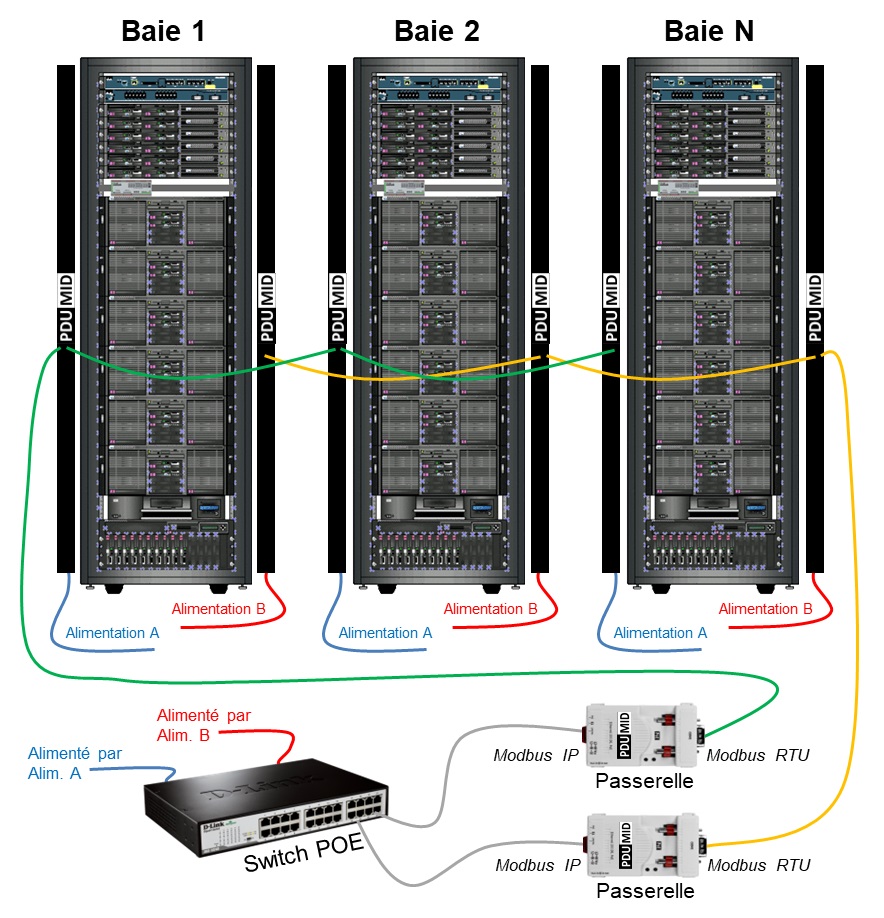

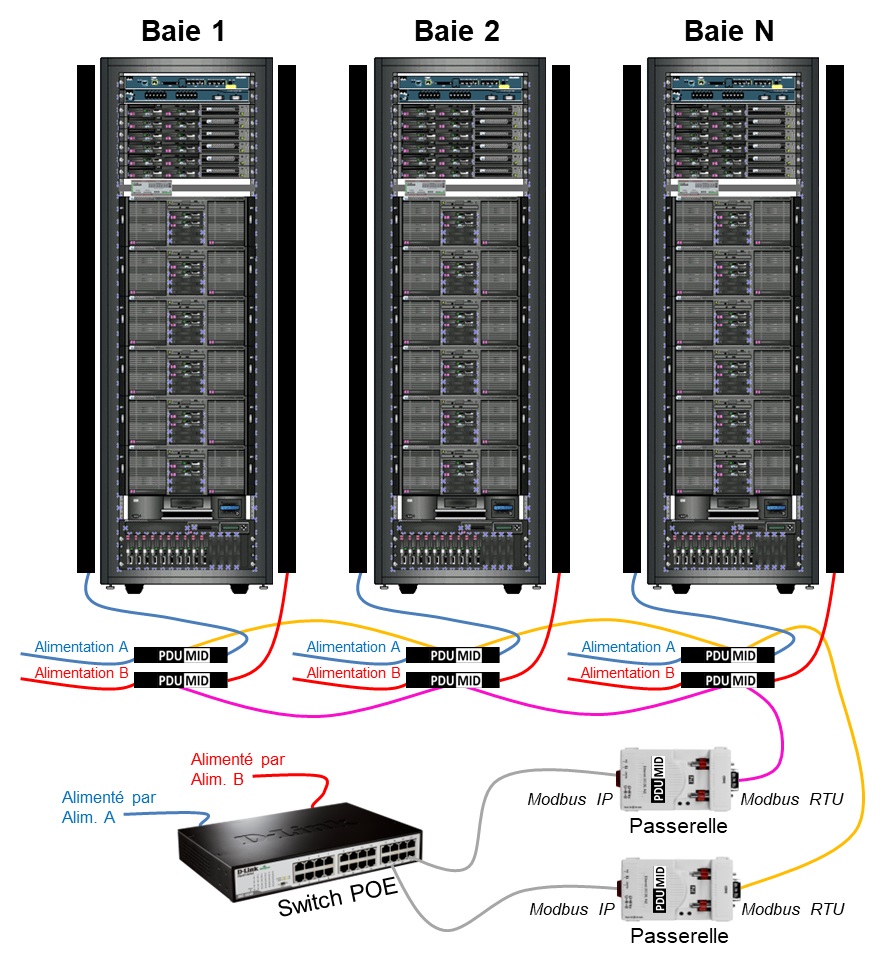

SOLUTION 2 – SÉCURITÉ

  • Chaînage des PDU installés par alimentation
  • Câblage deux couleurs, exemple : vert pour l’alimentation A et orange pour l’alimentation B.
  • Câblage rapide
  • Deux passerelles Modbus pour la sécurité des données. Une passerelle par voie d’alimentation.

Collecte des données : Les données de mesures sont disponibles dans la table Modbus en RS 485.

Conseil d’utilisation : Connecter les passerelles Modbus sur un Switch POE double alimentation pour garantir la collecte des mesures indépendamment de la perte d’une des alimentations.

Travaux rénovation

SOLUTION RETROFIT

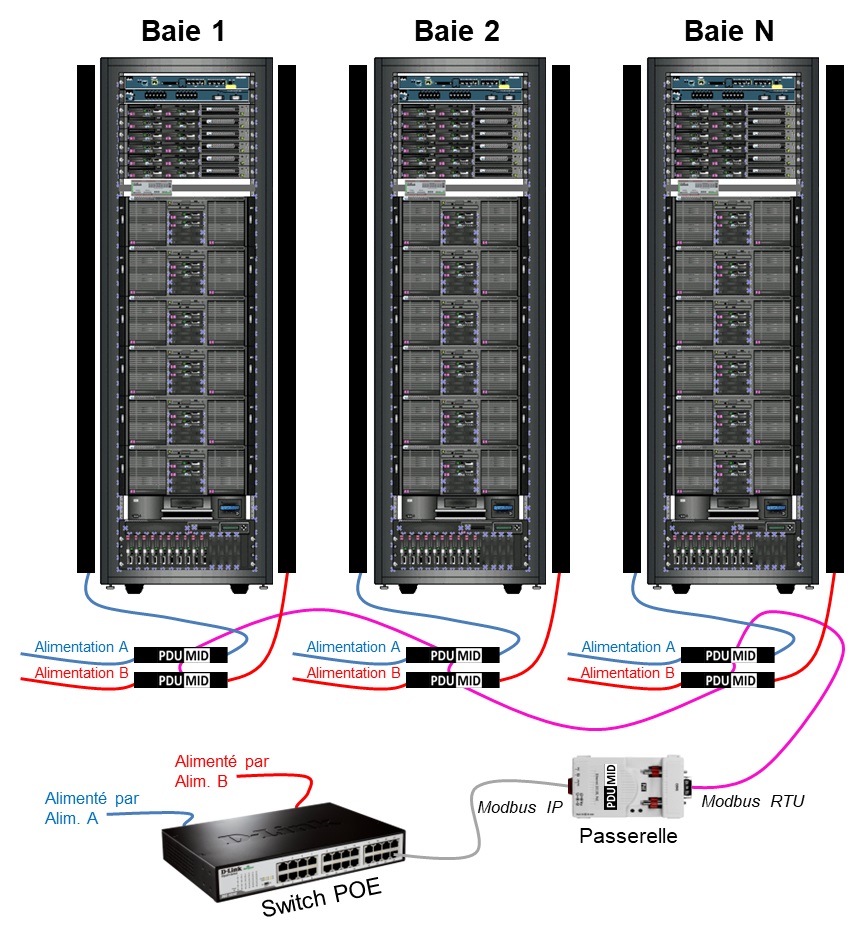

SOLUTION 1 – CÂBLAGE RAPIDE

  • Chaînage des modules RETROFIT PDU MID installés (Alimentation A et Alimentation B)
  • Câblage rapide et économique
  • 1 seule passerelle Modbus

Collecte des données : Les données de mesures sont disponibles dans la table Modbus en RS 485.

 Conseil d’utilisation : Connecter la passerelle Modbus sur un Switch POE double alimentation pour garantir la collecte des mesures indépendamment de la perte d’une des alimentations.

SOLUTION 2 – SÉCURITÉ

  • Chaînage des PDU installés par alimentation
  • Câblage deux couleurs, exemple : vert pour l’alimentation A et orange pour l’alimentation B.
  • Câblage rapide
  • Deux passerelles Modbus pour la sécurité des données. Une passerelle par voie d’alimentation.

Collecte des données : Les données de mesures sont disponibles dans la table Modbus en RS 485.

 Conseil d’utilisation : Connecter les passerelles Modbus sur un Switch POE double alimentation pour garantir la collecte des mesures indépendamment de la perte d’une des alimentations.
